ZD-Converter Plus系列
ZD-Converter Plus系列有ZD-Converter1500H和ZD-Converter2000H两款产品。其中ZD-Converter1500H在支持千兆媒体转换功能之外,新增了嗅探功能,是一款便捷的车载以太网旁路监听接口设备。而ZD-Converter2000H是集成千兆媒体转换器、嗅探器、全双工满速率嗅探器、拦截器为一体的多功能车载以太网接口设备。
ZD-Converter Plus系列车载以太端支持并自动检测IEEE Compliant/Legacy模式切换,并支持USB供电及VBAT供电。用户可通过DIP开关、线控或者USB程控配置其端口属性,可通过集成的LED指示灯观察其当前的工作状态。
资料下载
咨询

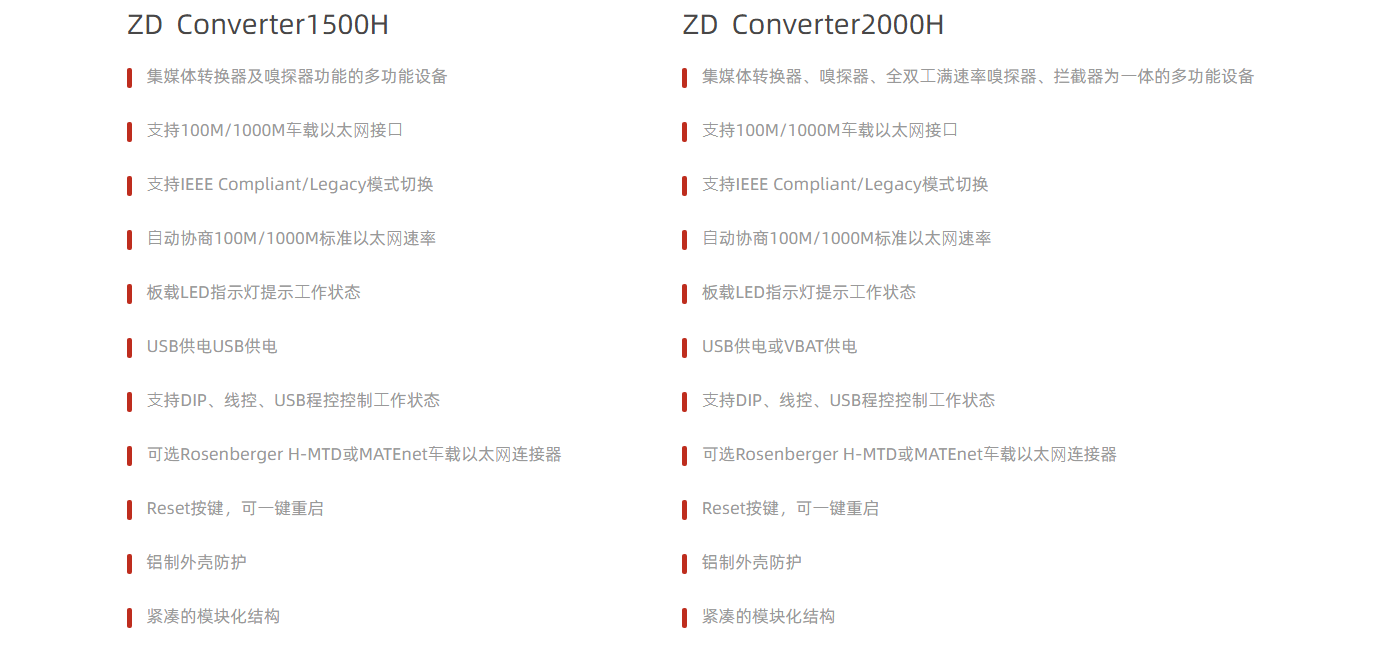

功能特点
应用场景

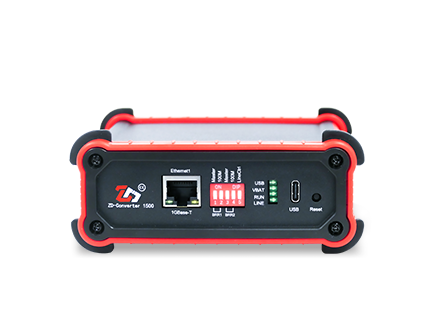

ZD-Converter1500H
媒体转换器(Media Converter Mode)
与ZD-Converter1000及10G相同,ZD-Converter1500H同样支持媒体转换器功能。车载ECU接入任意一个车载以太网口,都可以在标准以太网口与其通信。
嗅探器(Sniffer Mode)
在嗅探器模式下,用户可以保持设备之间车载以太网通讯的同时,嗅探通信内容并转发到标准以太网口。

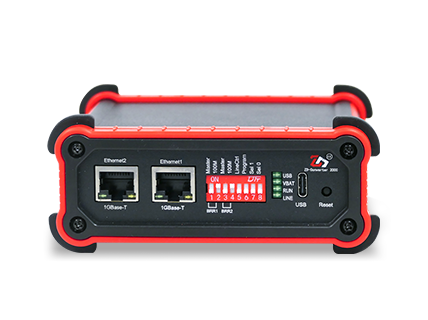

ZD-Converter2000H
媒体转换器(Media Converter Mode)
基于两个车载以太网口和两个标准以太网口设计,一个ZD-Converter2000H在媒体转换器模式下等同于两个ZD-Converter1000,可同时完成两路车载以太网和标准以太网之间的媒体转换功能。
嗅探器(Sniffer Mode)
在嗅探器模式下,用户可以保持设备之间车载以太网通讯的同时,嗅探通信内容并转发到两路标准以太网口。
全双工满速率嗅探器(Full-Duplex Full-Speed Sniffer Mode)
车载以太的线速达到满负荷时,双向通信各为1000Mbps。一个1000Mbits的标准以太网口,无法完全获取双向的车载通信。在此场景下,ZD-Converter2000H支持全双工满速率嗅探功能,可以分别从两个标准以太网口对一个车载以太网口的单向满速通信进行嗅探,保证所获取的通信数据完整。
拦截器(Interceptor Mode)
针对需要做ECU调试工作的场景,ZD-Converter2000H提供了拦截器模式。在此模式下,该设备的两个车载以太网口不直接联通。 用户可通过软件工具,对车载以太网口的通信进行干涉。与此同时,用户也可以使用数据纪录设备,通过标准以太网口记录车机端通讯数据。
对Datalogger而言,通过标准以太网口可以记录ECU之间的通讯数据;对用户电脑而言,可以接收车载以太网的数据包并进行选择性操控,如屏蔽、更改数据值等。

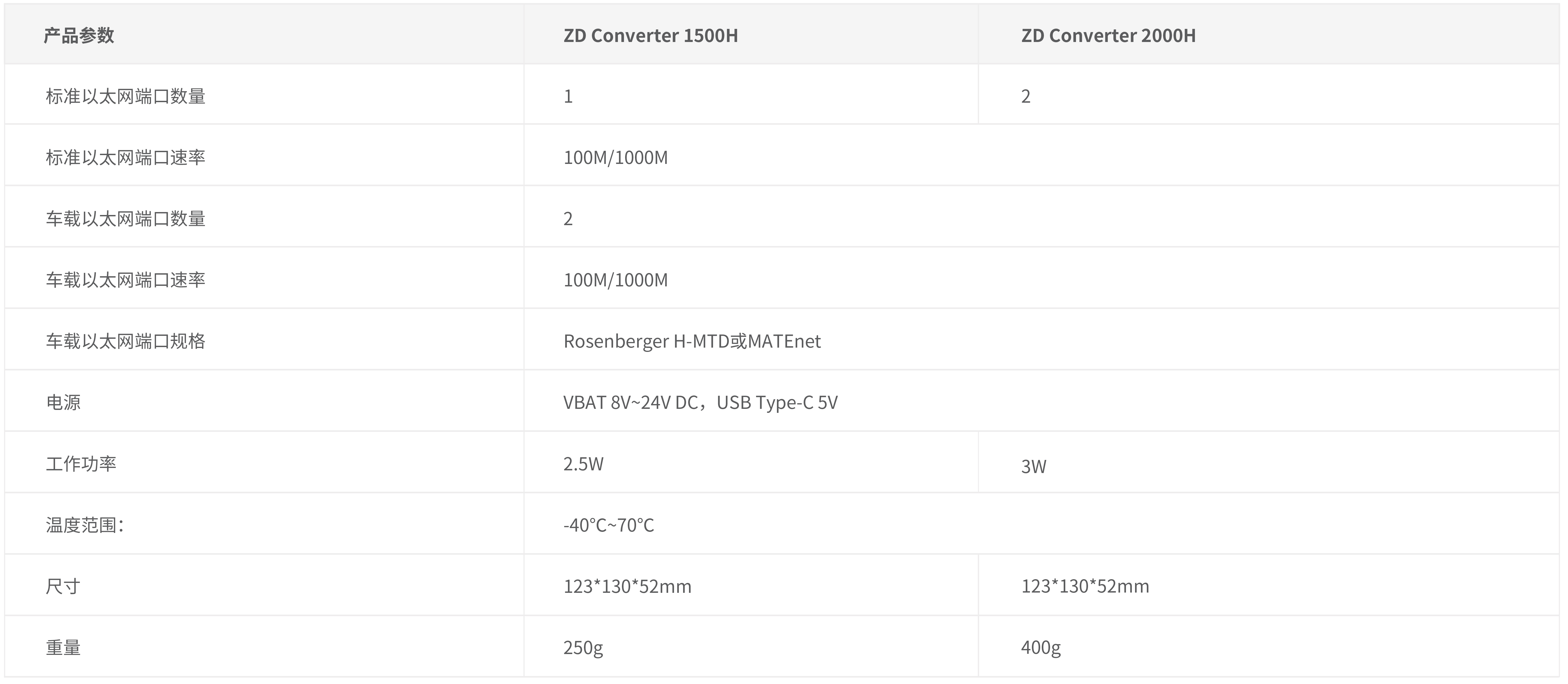

产品规格
