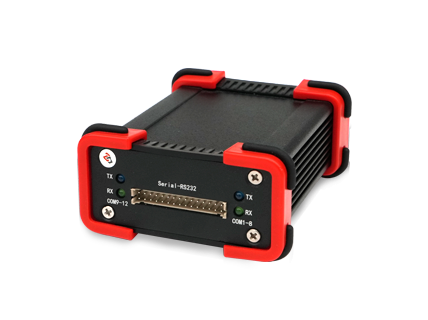

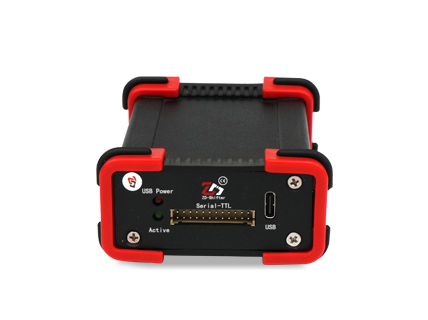

ZD-Shifter SU系列
电平转换的需求在许多电子系统中已经非常普遍。然而在汽车领域,业界鲜有产品能满足将TTL和RS信号进行双向转换的需求。知迪自主研发的ZD-Shifter SU系列产品,支持最高8路TTL以及12路RS232串口的双向信号电平转换,确保车载控制器板载TTL通信和测试用电脑的互联。
资料下载
咨询
功能特点
通过电脑USB连接设备,在完成多路TTL和RS电平转换的同时,监控双向数据通信
支持业界常用TTL电平规范1.8V/2.5V/3.3V/5V
通过板载LED指示灯直观展示运行状态
支持桌面5VUSB供电以及车载应用中直接12V供电
通过通信监控自动休眠与唤醒,避免馈电
兼容Windows和Linux操作系统
多种产品接口数量设计,最多支持8路TTL和12路RS232串口之间的双向信号传输
提供端口检测工具,简易查看端口对应关系
应用场景
ZD-Shifter SU4
电平转换以及在线通信监控
适用于多达4路TTL与4路RS232串口之间的双向信号传输,还可将双向通信信号转发到USB端口。图中蓝色部份为TTL与RS串口之间的双向信号传输,与此同时,用户电脑通过USB Type-C连接Shifter,可以查看车机端与数据纪录仪之间的实时串口通讯内容。

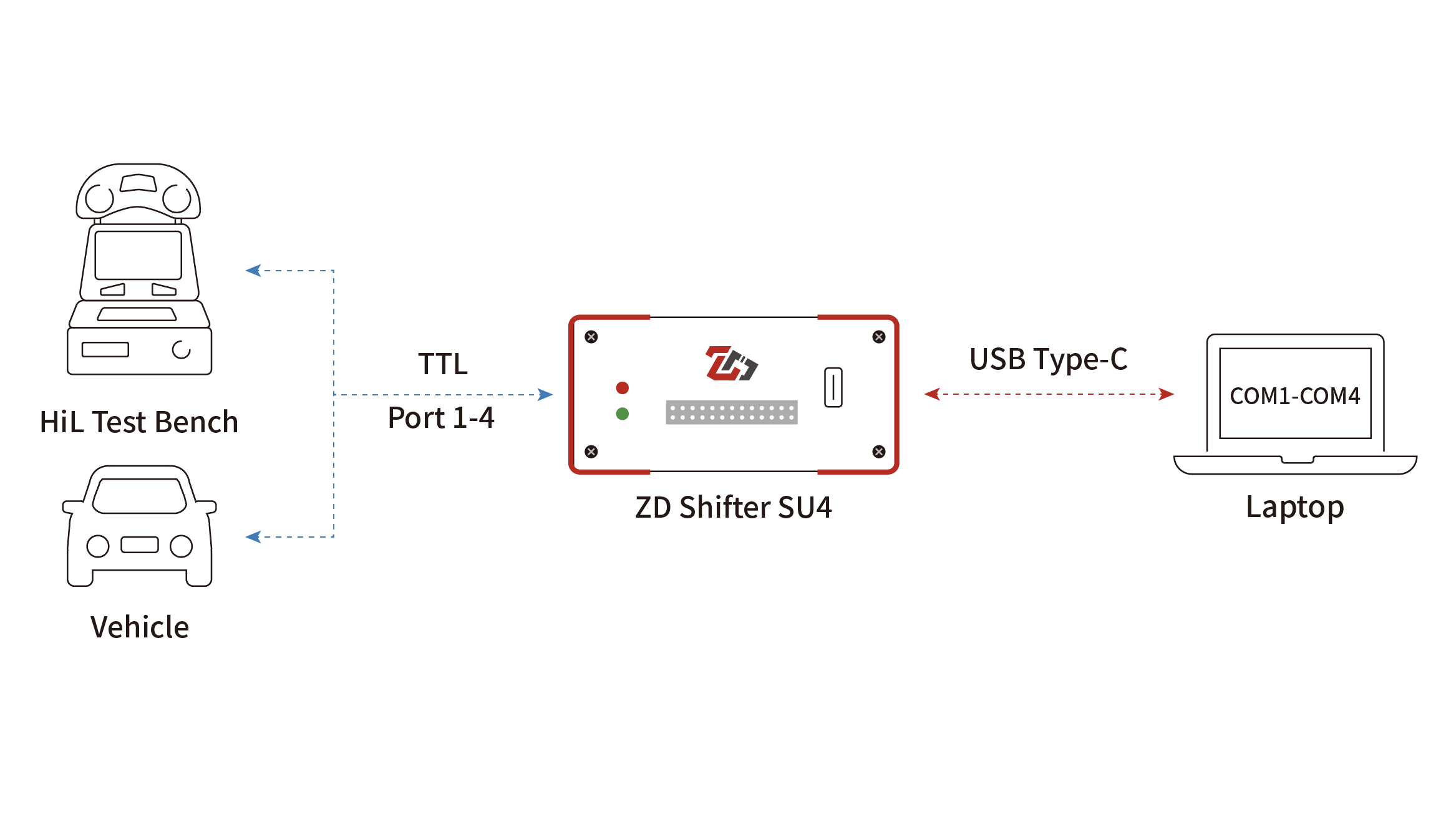

通过USB与设备进行TTL双向通信
电脑通过USB与设备进行TTL双向通信,可进行设备串口调试。

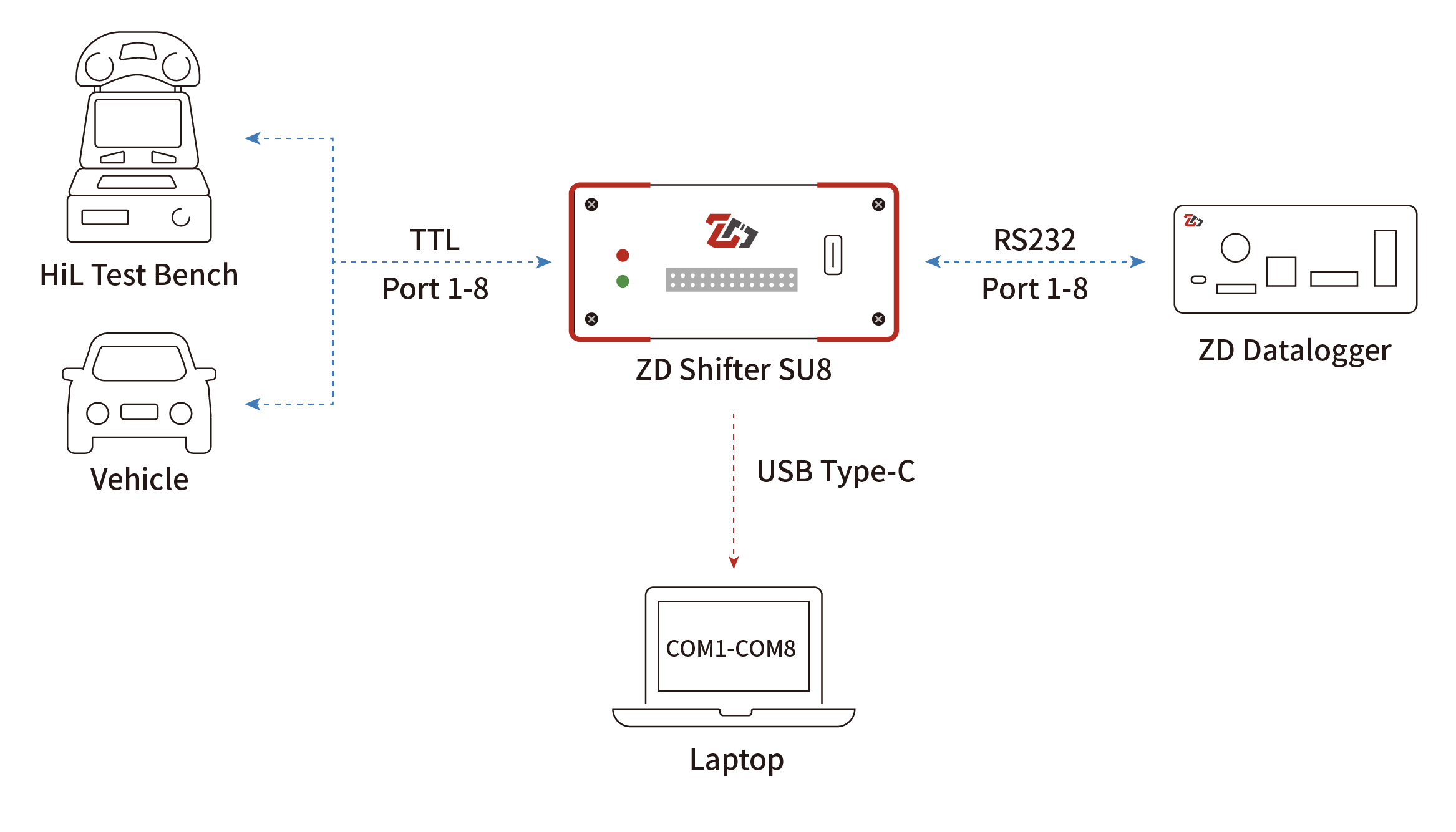

ZD-Shifter SU8
电平转换以及在线通信监控
适用于多达8路TTL与8路RS232串口之间的双向信号传输,还可将双向通信信号转发到USB端口。图中蓝色部份为TTL与RS串口之间的双向信号传输,与此同时,用户电脑通过USB Type-C连接Shifter,可以查看车机端与数据纪录仪之间的实时串口通讯内容。

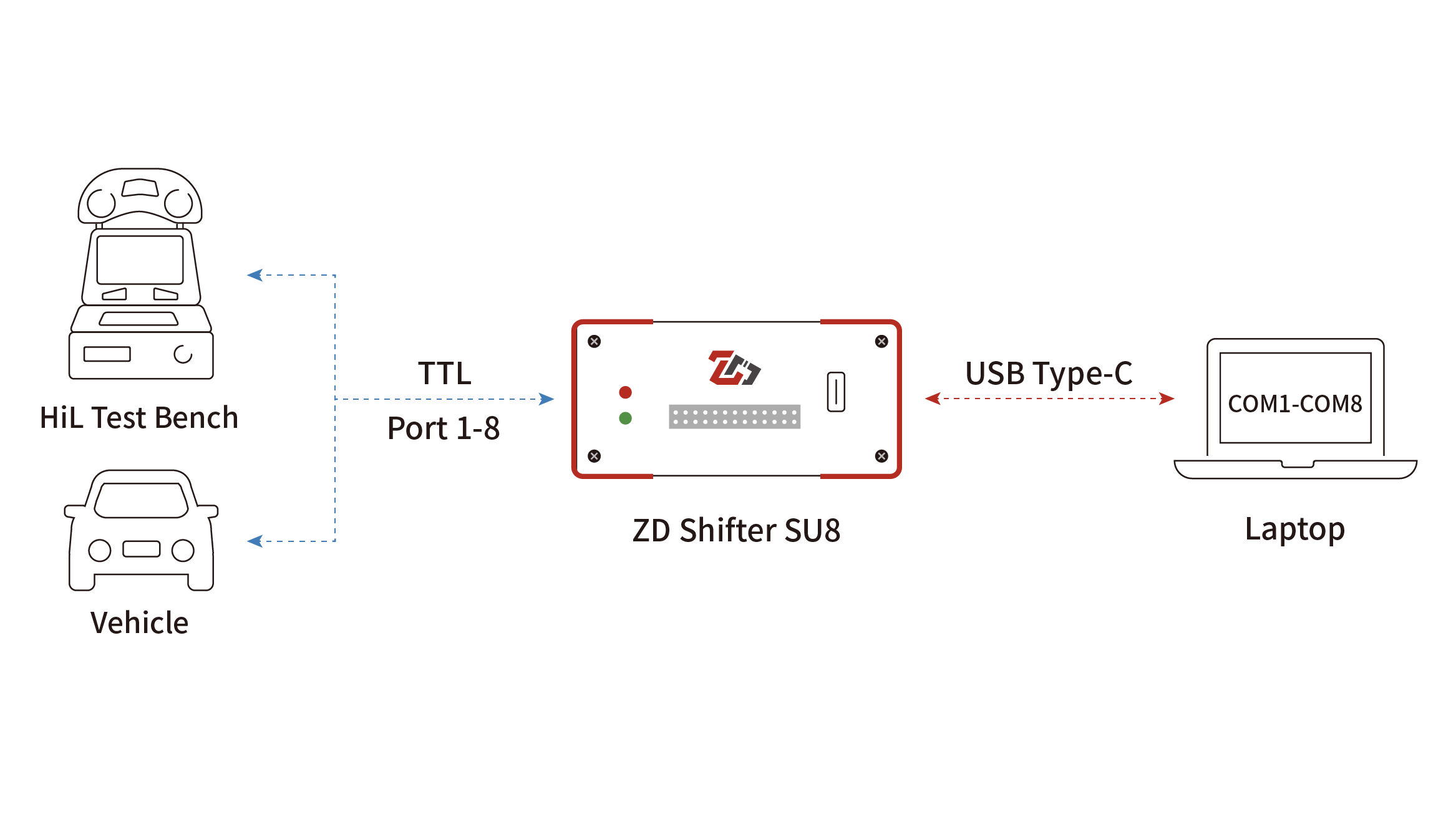

通过USB与设备进行TTL双向通信
电脑通过USB与设备进行TTL双向通信,可进行设备串口调试。

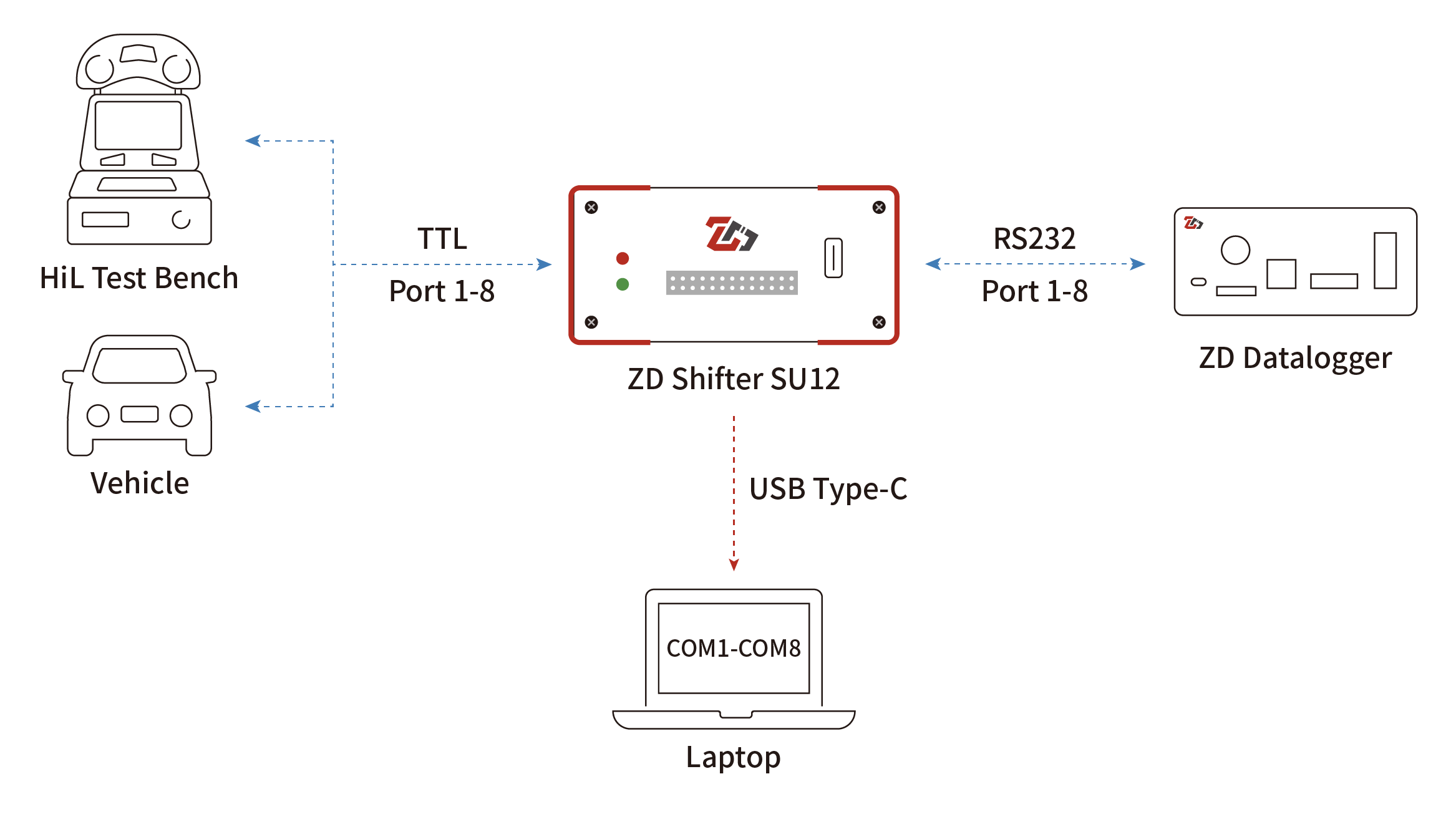

ZD-Shifter SU12
电平转换以及在线通信监控
适用于多达8路TTL与8路RS232串口之间的双向信号传输,还可将双向通信信号转发到USB端口。图中蓝色部份为TTL与RS串口之间的双向信号传输,与此同时,用户电脑通过USB Type-C连接Shifter,可以查看车机端与数据纪录仪之间的实时串口通讯内容。

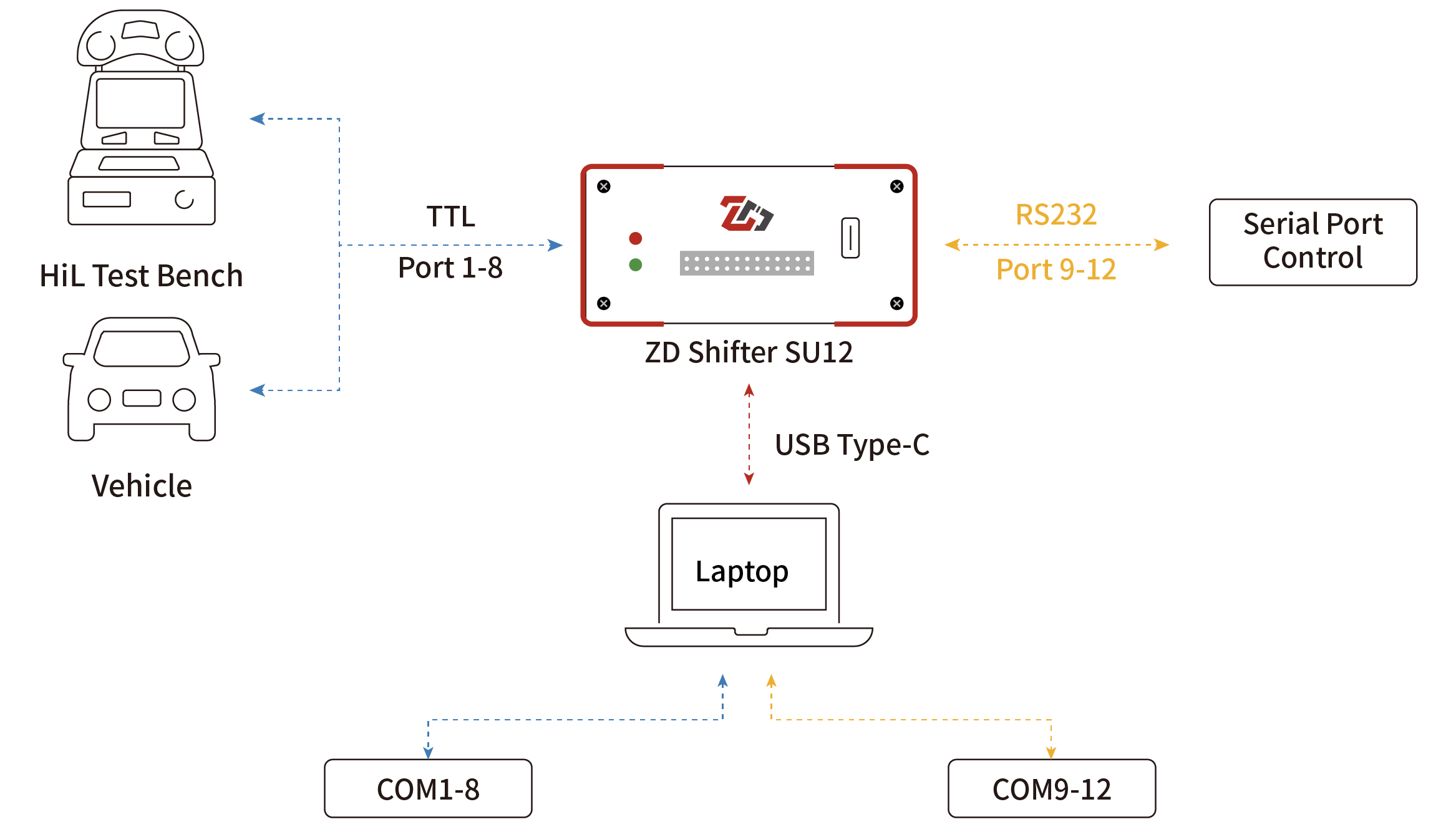

通过USB与设备进行TTL以及RS232双向通信
电脑通过USB与设备进行TTL双向通信,可进行设备串口调试。

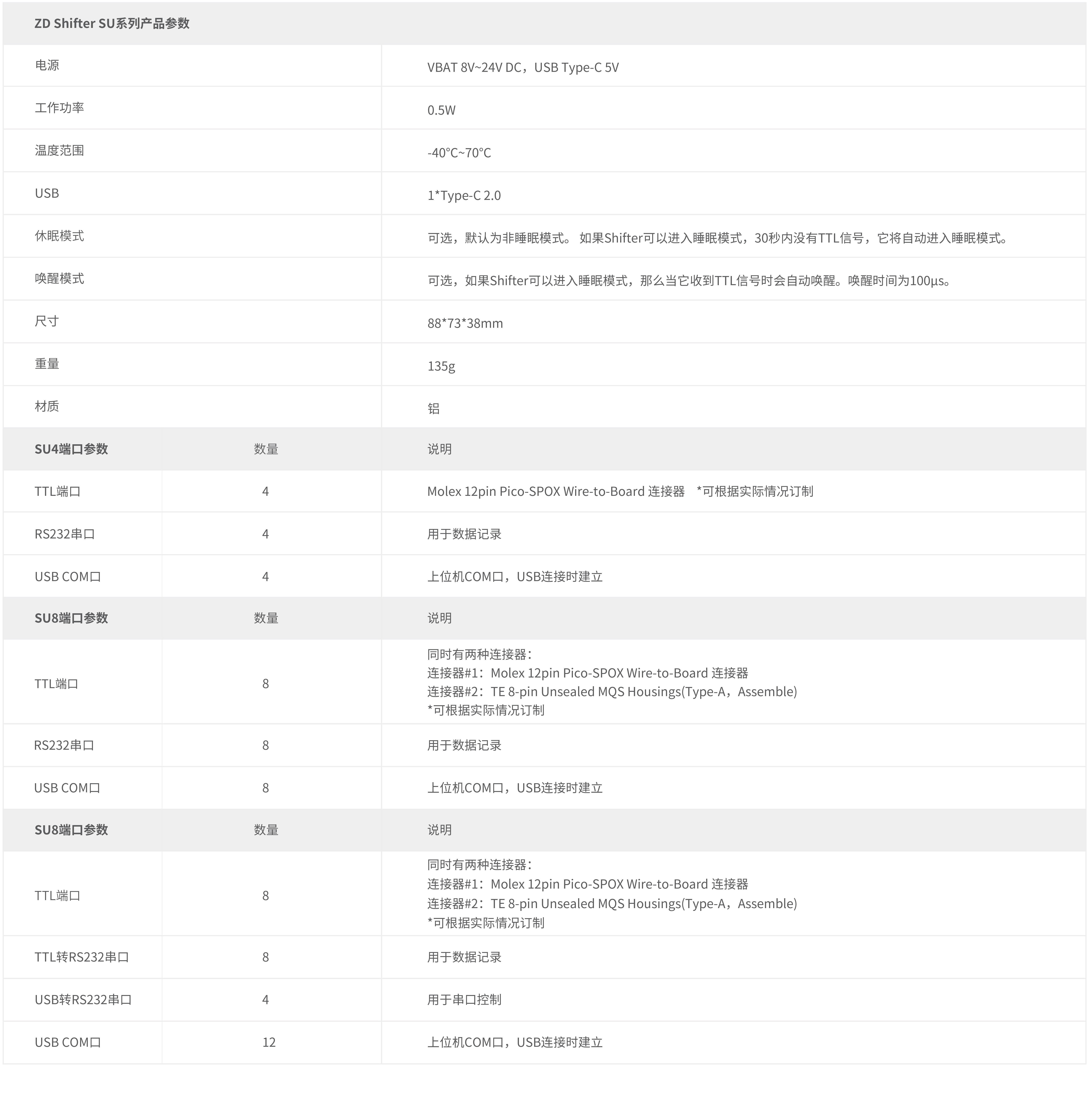

产品规格
