ZD-SafeLink CAN

ZD-SafeLink CAN主要用于实车功能验证时，便捷的对原车CAN节点以及试验CAN节点间进行切换。在此基础上，可通过配合快速原型设备，比如ZD-Virtual Gateway，对多路CAN总线通信进行信号级的干预、转发与适配。ZD-SafeLink CAN提供了板载的终端电阻，简化了CAN链路的电阻配置。同时，设备提供8路CAN冗余端口，支持第三方设备对8路CAN通信进行监控以及记录。
资料下载 咨询

功能特点

支持8个CAN总线接口，充分满足客户对CAN拓扑物理隔断的多样化需求

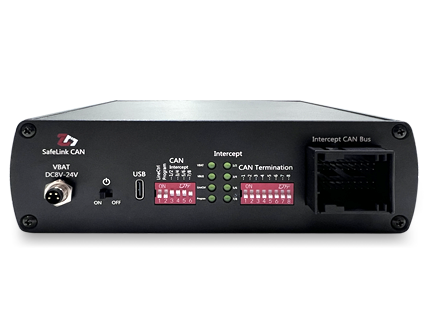

支持DIP开关控制、线控以及USB串口三种控制模式
LED灯实时显示链路状态
每路CAN总线内置2组终端电阻，通过DIP开关可实现60Ω或120Ω阻值的CAN终端电阻
支持车载宽电压供电

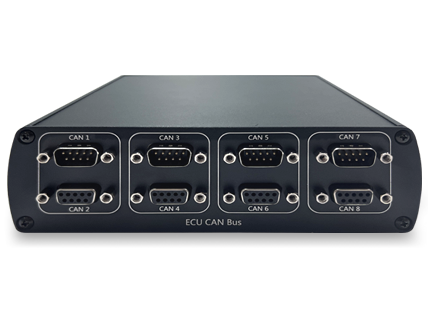

公母头DB9配对接插件，方便复原原车CAN总线架构

应用场景

场景一
快速节点切换

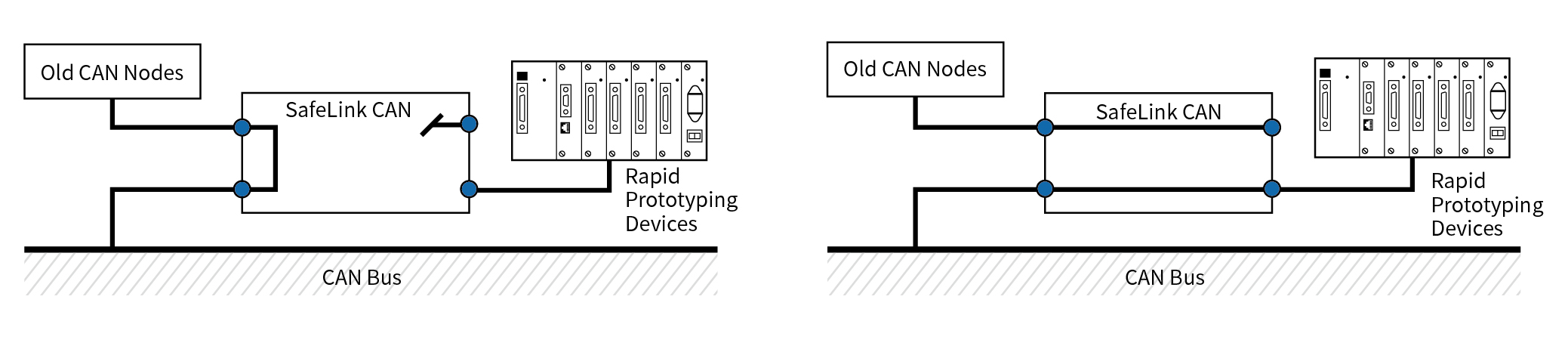

通过ZD-SafeLink CAN物理隔离单CAN节点与总线连接，用户可以便捷的对不同的CAN节点间进行快速切换，便捷地更改CAN总线架构。如图所示，SafeLinkCAN可把旧CAN节点接入到CAN总线，快速原型设备未接入。也可将CAN节点切换至快速原型设备，旧CAN节点与总线断连。
场景二
基于原有节点的信号级功能扩展
ZD-SafeLink CAN可通过配合快速原型设备，配套ZD-VirtualGateway，实现基于原节点信号级功能扩展，例如对多路CAN总线通信进行信号级的干预、转发与适配。

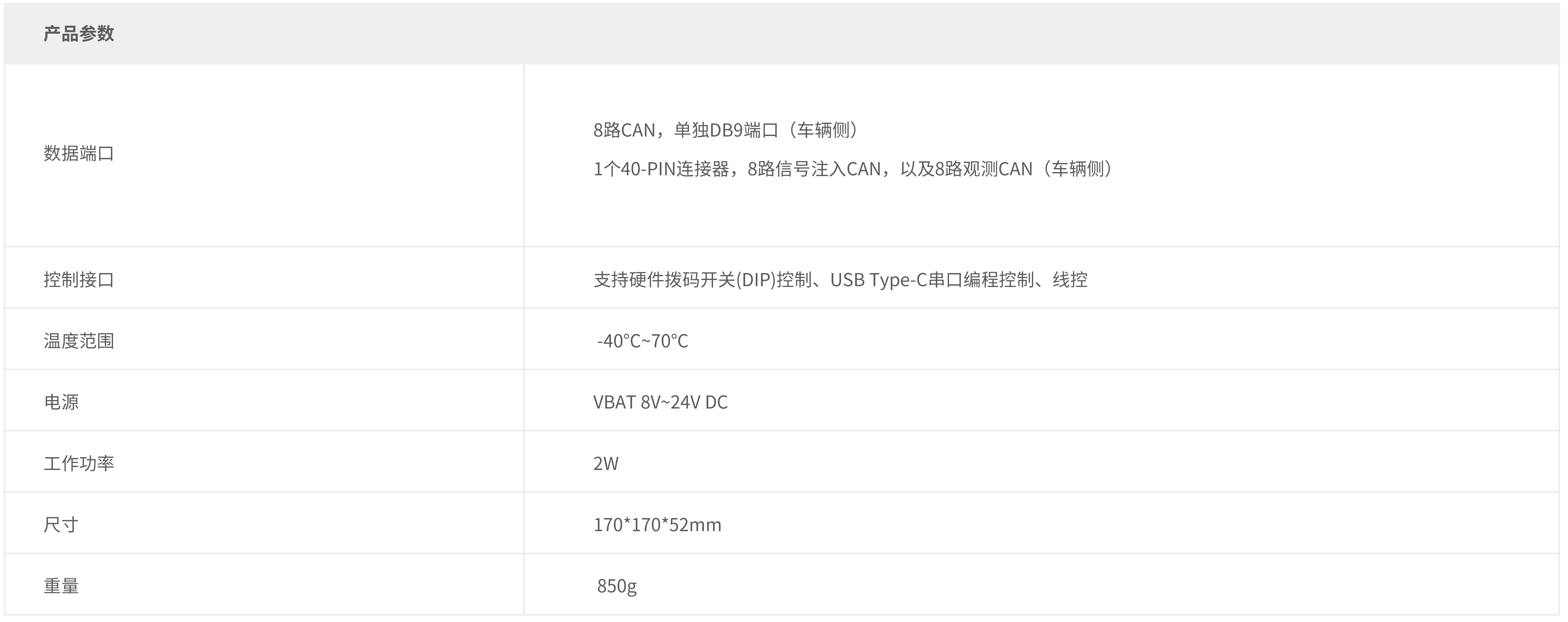

产品规格
