座舱域控自动化测试丨ZD FrameGrabber产品功能介绍
2025年03月17日

在汽车智能化飞速发展的当下,座舱域控技术的测试与优化变得愈发关键。今天介绍的ZD FrameGrabber,专为座舱域控显示输出采集而生,将为相关领域带来变革。



ZD FrameGrabber 的安装十分便捷,直接连接在座舱域控(视频源)和显示屏(视频接收端)之间的视频总线,能精准采集视频数据,随后通过 1Gbit 以太网迅速将数据传至个人电脑。不仅如此,它还具备强大的存储功能,无论是精彩瞬间的截图,还是完整的视频,都能妥善地保存到 SD 卡或 USB 设备上,方便后续查看与分析。

ZD FrameGrabber支持常见的 GMSL 数据输入接口,输出格式为 H264/H265,能在保证视频质量的同时,有效节省存储空间和传输带宽。要是工作中需要适配不同的接口协议,只需更换子板,就能轻松扩展支持 FPD Link 2/3 等接口,灵活性拉满。



lZD FrameGrabber实用功能特点



1.旁路捕获不受干扰:它支持旁路捕获视频信号,不会影响屏幕的操控和显示。

2.子板替换适配性强:可替换的串行解串子板,能精准适配不同类型的 LVDS 接口,保证数据传输顺畅。

3.低延时高带宽:200ms 左右的低延时视频上传和 4K 大带宽的视频采集能力,采集的视频画面实时、清晰,即使是高速变化的场景,也能精准捕捉。

4.状态显示直观:自带的连接状态灯,能让使用者对当前连接状态一目了然,避免了很多排查连接问题的麻烦。

5.Web 配置便捷:通过 Web 界面进行运行时配置和版本升级,无需复杂的操作流程,也不用额外安装繁琐的软件,轻松管理设备。



lZD FrameGrabber产品应用场景



在实验室场景中,以往座舱自动化测试常用摄像头采集视频和图像,但摄像头容易受光线影响,稳定性欠佳。而 ZD FrameGrabber 凭借低延迟、高带宽和可动态配置的特性,能提供更加稳定可靠的采集方案,为座舱域控的自动化测试提供坚实保障。

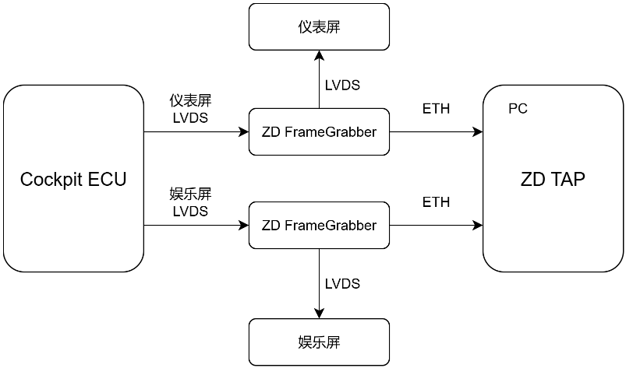

对于同时存在仪表和娱乐屏等多块屏幕的测试场景,ZD FrameGrabber 可以无缝集成到测试台架中,再配合 ZD TAP 测试平台,实现更强大的自动化测试功能,让测试工作更加全面、高效。
