ZD DataGrabber TSN

时间敏感网络数据监听 · 看得见，不打扰

面向时间敏感网络（TSN）应用场景的高性能以太网数据监听设备。内置 PTP/gPTP 时间同步机制，4ns 高分辨率硬件时间戳，实现非侵入式多通道主动监听与转发；支持以太网数据注入与 ASAM CMP 对接，为 AVB/TSN 性能测量、区域化电子电气架构开发提供强有力支撑。

4ns

时间戳分辨率

100ns

时间戳精度

4路

车载以太网监听

CMP

ASAM 标准对接

ZD DataGrabber TSN

Key Features

功能特点

01时间敏感设计，精准同步

内置时间同步机制，支持 PTP、gPTP 协议，确保在测试网络中实现与车载系统一致的时间基准。

02高分辨率硬件时间戳

满足高精度测试与分析需求：分辨率高达 4ns，时间戳精度优于 16ns。

03非侵入式监听转发

可无干扰监听车辆原始以太网通信，确保不影响整车的实时性，真正做到"看得见、不打扰"。

04以太网数据注入

支持以太网流的主动注入与干预测试，便于场景复现与协议验证。

05ASAM CMP 标准对接

支持 ASAM CMP，可与第三方 Datalogger 设备对接，融入现有测试环境。

Applications

应用场景

性能测量

AVB/TSN 性能测量

AUDIO VIDEO BRIDGING / TIME-SENSITIVE NETWORKING

用于音视频桥接（AVB）和时间敏感网络（TSN）通信协议的端到端性能评估。

网络时延基准测量：多节点间的网络延迟、抖动等通信性能指标评估
PTP 时钟同步验证：对精准时间协议（PTP）时钟同步精度进行验证与分析

痛点：TSN 通信的时延与抖动指标难以在干扰真实流量的前提下准确测量，传统工具"一接入就改变网络"。

整车测试

车载时间敏感数据流测试

IN-VEHICLE TSN DATA STREAM TESTING

在真实整车环境中对关键任务数据流进行监听、转发与时序测试。

非侵入监听：无干扰监听车辆原始以太网通信，不影响整车实时性
数据注入：支持以太网流主动注入与干预测试，便于场景复现与协议验证

痛点：实车环境关键数据流时序问题复现困难，需要既能"旁观"又能"介入"的测试工具。

架构验证

区域化电子电气架构开发与验证

ZONAL E/E ARCHITECTURE VALIDATION

助力新一代分布式架构在通信、时间同步与性能上的功能验证。

Zonal 架构通信验证：验证区域控制器间以太网通信的可靠性与时序
标准对接：支持 ASAM CMP，可与第三方 Datalogger 设备协同工作

痛点：Zonal E/E 架构下时间同步与通信性能验证缺乏专用工具，跨厂商设备协同难。

Specifications

产品规格

← 左右滑动查看完整参数 →

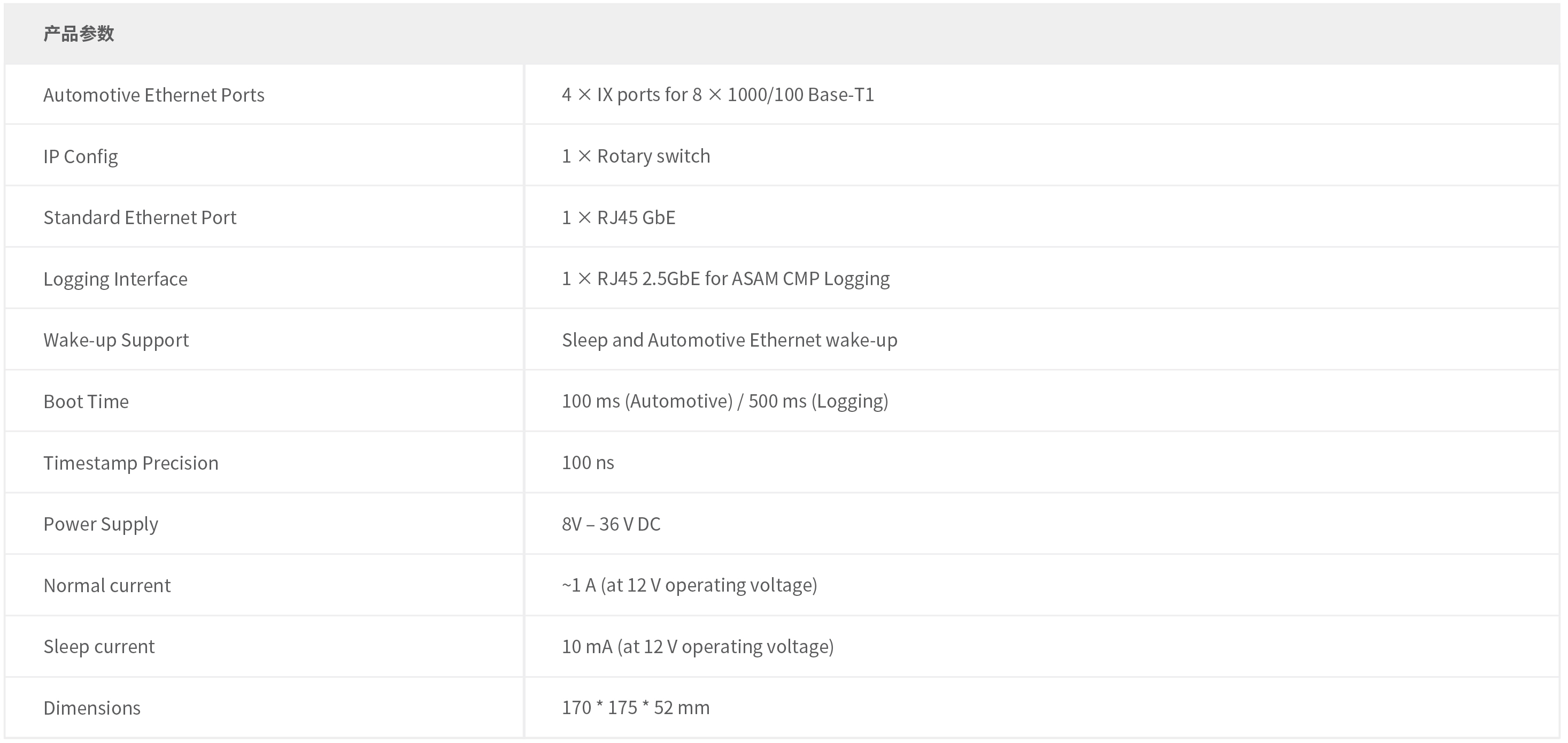

产品参数	ZD DataGrabber TSN
车载以太网端口	4 × IX ports，支持 8 × 1000/100 Base-T1
标准以太网端口	1 × RJ45 GbE
日志记录接口	1 × RJ45 2.5GbE（ASAM CMP Logging）
IP 配置	1 × Rotary switch（旋钮配置）
时间戳精度	100 ns
唤醒支持	Sleep / Automotive Ethernet wake-up
启动时间	100 ms（Automotive）/ 500 ms（Logging）
电源	8V ~ 36V DC
电流	工作电流约 1A（12V），休眠电流 10mA（12V）
尺寸	170 × 175 × 52 mm
数据注入	支持以太网流主动注入与干预测试
标准对接	ASAM CMP，可对接第三方 Datalogger
管理模式	PHY-to-PHY / MAC-to-MAC 可选
外部触发	Ext Trigger 输入
调试接口	Debug Console（USB）
状态指示	VBAT/Init、Active/Sleep、Err/Run、Standby/CMP、8 端口 Link/Act 指示灯
工作模式	Active / Sleep / Standby，Sleep Mode 独立开关

* 知迪产品保持更新迭代，最新规格参数欢迎联系我们获取。
