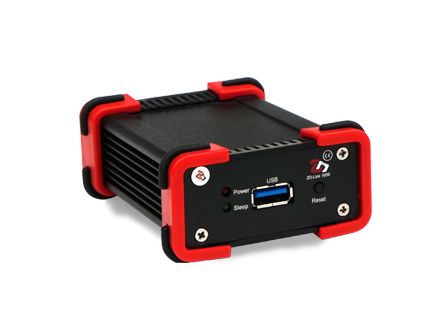

ZD Link 1000

USB ⇋ 车载以太网 · 便携高速转换器

ZD Link 1000 是一款高速车载以太网转换器，完成 USB 与车载以太网 100/1000Base-T1 的双向转换，为客户收集和分析以太网数据提供便携解决方案。可与 Windows 及 Linux 操作系统的计算机兼容，用户通过 USB 虚拟网卡在电脑端使用多种成熟工具，对支持车载以太网的控制器进行开发、测试等工作。

100/1000

Base-T1 车载以太网

USB 3.0

高速模式（兼容2.0）

DIP

主从/速率便捷配置

即插即用

USB 供电

ZD Link 1000

Key Features

功能特点

01100/1000Base-T1 支持

完全符合 OPEN Alliance BroadR-Reach®、IEEE 802.3bw 和 IEEE 802.3bp 等相关国际行业标准。

02USB 2.0 / 3.0 高速模式

支持 USB2.0 和 USB3.0 高速模式，满足通过通用 USB 端口访问车载以太网的需求。

03DIP 开关便捷配置

可通过 DIP 开关便捷地控制端口速率和主从模式，无需额外软件。

04板载 LED 状态指示

LED 指示灯提示电源、休眠、连接、数据传输等状态，运行情况一目了然。

05即插即用

USB 供电，无需外接电源，随插随用。

06跨平台兼容

兼容 Windows 和 Linux 操作系统，通过 USB 虚拟网卡对接各类成熟开发测试工具。

Applications

应用场景

数据收集

以太网数据收集与访问

DATA COLLECTION & ACCESS

用户通过 USB 连接 ZD Link 1000，通过配置 ZD Link 1000 虚拟的标准网卡，可实现收集和访问车载以太网侧的数据。

虚拟标准网卡：电脑端识别为普通以太网网卡，Wireshark 等成熟工具直接抓包分析

开发测试

控制器开发与测试

ECU DEVELOPMENT & TESTING

对支持车载以太网的控制器进行开发、测试等工作，兼容 Windows 和 Linux 操作系统。

跨平台开发：Windows / Linux 环境下通过 USB 虚拟网卡访问车载以太网
标准合规：符合 BroadR-Reach® / 802.3bw / 802.3bp 行业标准

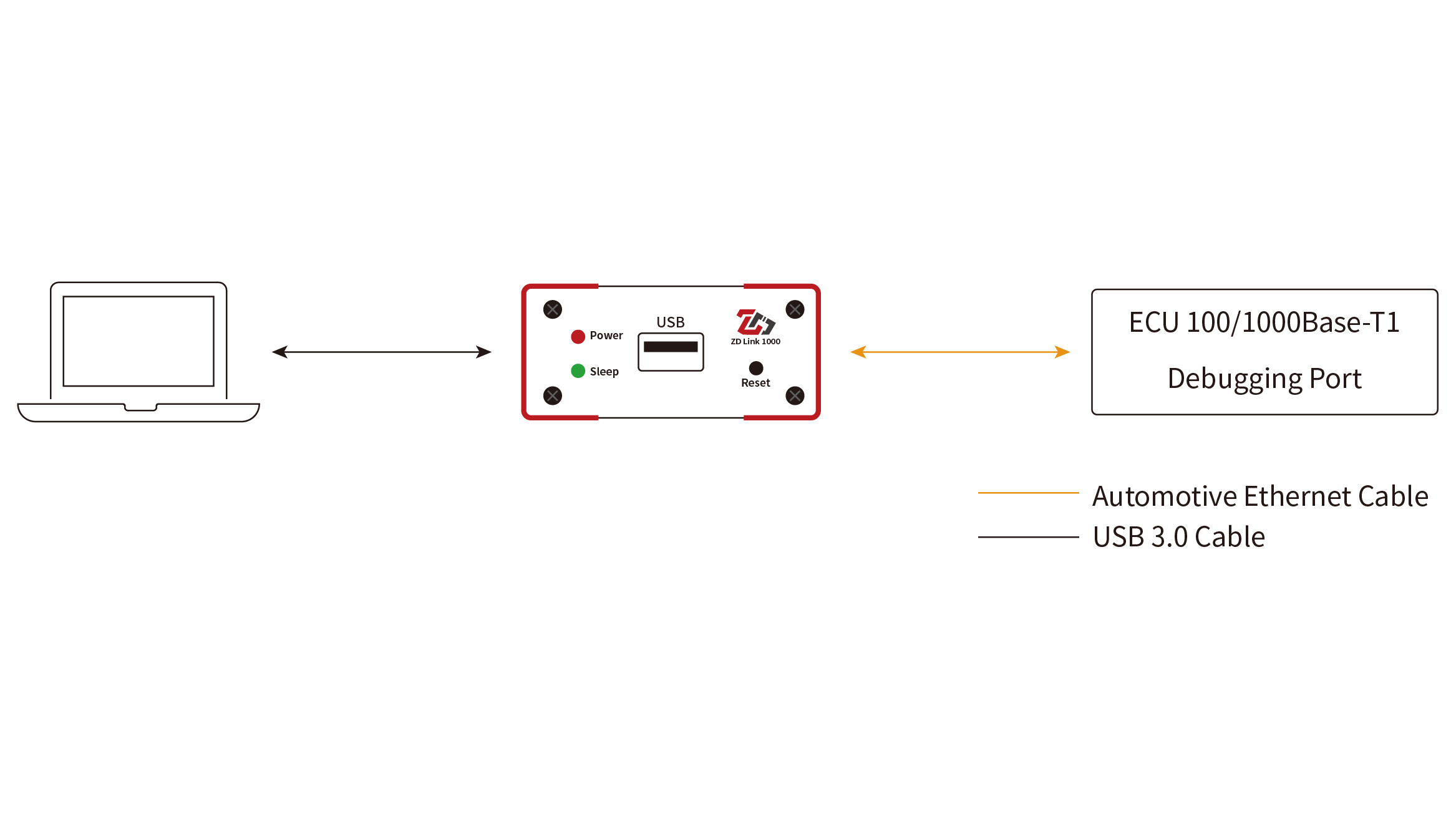

车机端 ECU100/1000Base-T1

⇄

ZD Link 1000USB ⇋ T1 双向转换

⇄

用户电脑USB 3.0 · 虚拟网卡

成熟工具直连车载以太网 · 即插即用

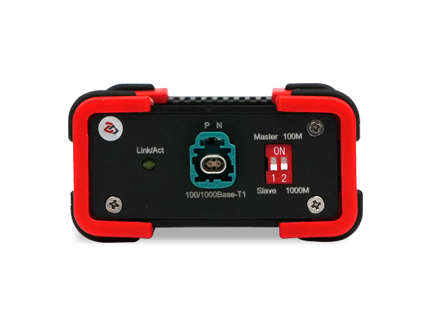

便捷接入

DIP 灵活配置 · 便携连接

FLEXIBLE DIP CONFIGURATION

通过 DIP 开关便捷控制端口速率和主从模式，适配不同被测 ECU；体积紧凑，USB 供电即插即用，适合台架与实车环境随身携带。

主从可配：DIP 开关切换 Master / Slave 与速率
状态可视：LED 指示电源、休眠、连接、数据传输状态

Specifications

产品规格

← 左右滑动查看完整参数 →

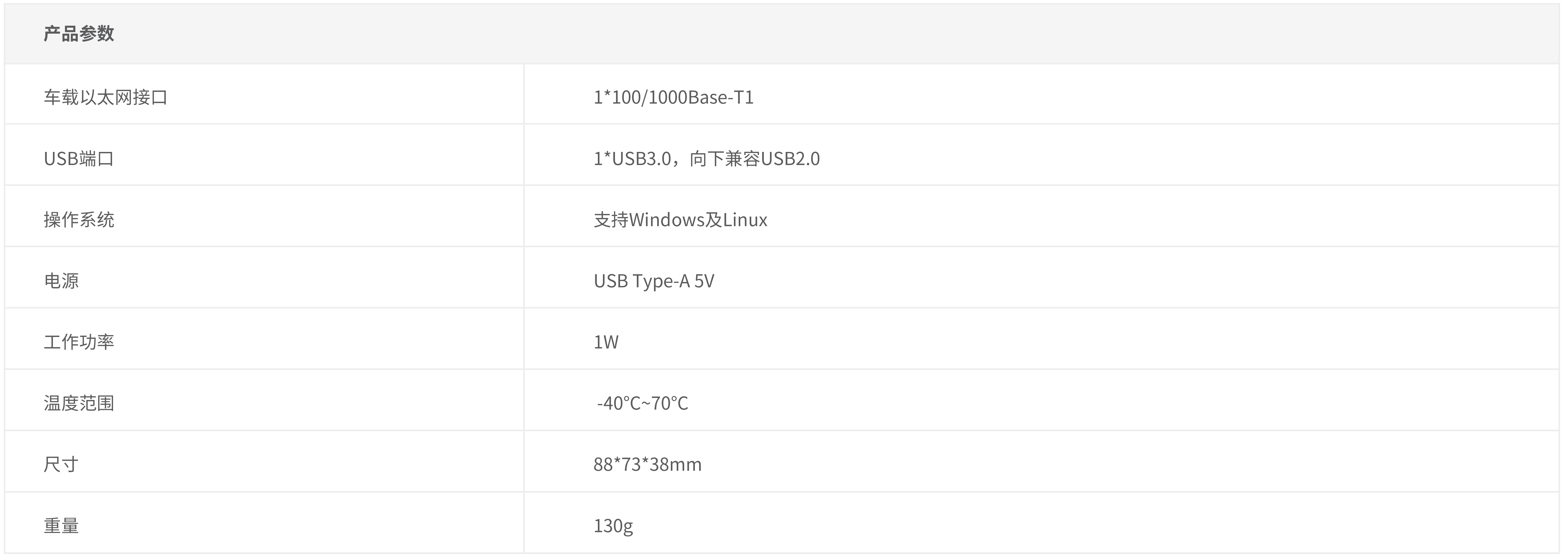

产品参数	ZD Link 1000
车载以太网接口	1 × 100/1000Base-T1
USB 端口	1 × USB 3.0，向下兼容 USB 2.0
操作系统	支持 Windows 及 Linux
电源	USB Type-A 5V
工作功率	1W
温度范围	-40℃ ~ 70℃
尺寸	88 × 73 × 38 mm
重量	130 g

* 知迪产品保持更新迭代，最新规格参数欢迎联系我们获取。
